分类:螺纹环规 公制螺纹环规 美制螺纹环规 管用螺纹环规 管用美制螺纹环规 管用英制螺纹环规 光滑环规 螺纹通止环规

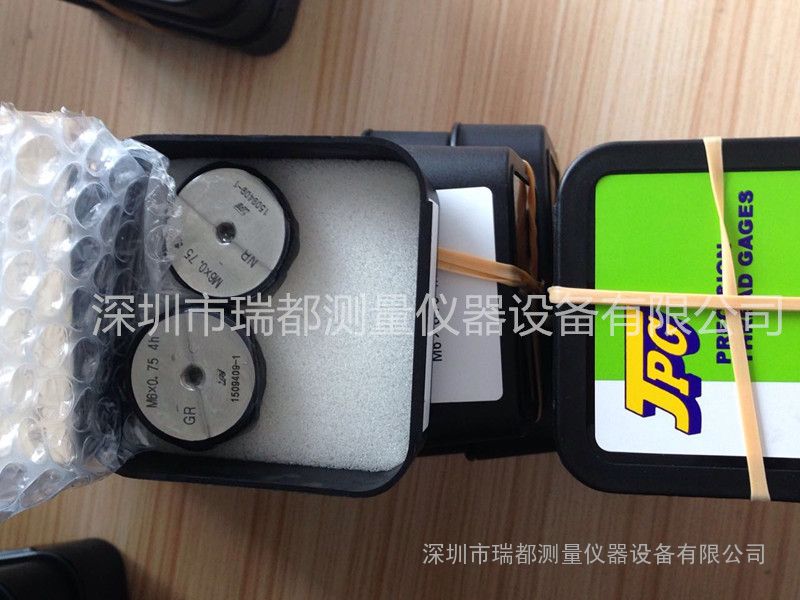

以通规和止规为一组.通规可完全通过被测螺纹.止规必须在旋转2周之内停止,才可判断该螺纹为合格.JIS规格又根据使用目的将止规分为工作用和检查用两类,而ISO规格则无此区分.



   普通螺纹环规制造的标准是GB10920-89和55度圆柱管螺纹环规的规格，其中普通螺纹环规按形式分为整体式螺纹环规（M1-M20）和双柄式螺纹环规（大于M20--M180）两种。按国家标准GB197-81规定，普通螺纹环规的精度常用的为6g ,6h ,6f 和8g级。55度圆柱管螺纹环规的精度分A级和B级两种，B级低于A级。　　螺纹环规供检查工件外螺纹尺寸是否合格。每种规格螺纹环规分为通规（代号T）和止规（代号Z）两种。检查时，如通规能与工件外螺纹旋合通过，而止规不能与工件外螺纹旋合通过，可判定该外螺纹尺寸为合格；反之则判定该外螺纹尺寸为不合格。

常用规格 （公制）
	M1.2＊0.25 M2.5＊0.45 M6＊0.75 M10＊0.75
	M1.4＊0.3 M2.6＊0.45 M6＊1 M10＊1
	M1.6＊0.35 M3＊0.5 M7＊0.75 M10＊1.25
	M1.7＊0.25 M3＊0.6 M7＊1 M10＊1.5
	M1.7＊0.35 M3.5＊0.6 M8＊0.75 M11＊1
	M1.8＊0.35 M4＊0.5 M8＊1 M11＊1.5
	M2＊0.4 M4＊0.7 M8＊1.25 12＊1
	M2.2＊0.45 M5＊0.5 M9＊1 M12＊1.25
	M2.3＊0.45 M5＊0.8 M9＊1.25 M12＊1.5



       深圳市瑞都测量仪器设备有限公司专做日本进口测量工具和检测仪器，在日本有自己的合作公司，直接从日本进货，价格很有优势，只要是日本的产品，你都可以与我公司这边联系 /
